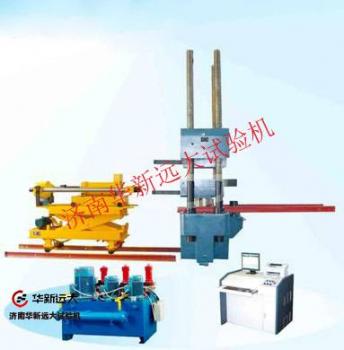

YAW-5000J微機控制電液伺服壓剪試驗機
產品分類： 橡膠支座壓剪試驗機
產品介紹：
本機用于檢測公路橋梁橡膠支座的成品力學性能試驗。
本機用于檢測公路橋梁橡膠支座的成品力學性能試驗。
訂購熱線：0531-85908977
上一個產品：第一頁
下一個產品：YAW-10000J微機控制電液伺服壓剪試驗機
產品詳情
YAW-5000J微機控制電液伺服壓剪試驗機
一、產品使用范圍
1、本機用于檢測公路橋梁橡膠支座的成品力學性能試驗?？煞謩e進行：
u 板式支座
n 抗壓彈性模量試驗
n 極限抗壓強度試驗
n 抗剪彈性模量試驗
n 抗剪粘接性能試驗
n 抗剪老化試驗
n 摩擦系數試驗
n 容許轉角試驗
u 盆式支座
n 成品支座豎向承載力試驗
n 成品支座摩擦系數試驗
n 成品支座轉動試驗
u 球型鋼支座
n 豎向承載力試驗
n 支座摩擦因數試驗
n 支座轉動力矩的測定
n 水平承載力試驗
2、本產品還能進行鐵路橋梁板式、盆式和球型支座國家標準所規定的所有試驗。.
3、本產品還能進行普通的電液伺服壓力試驗。
本方案以如下標準為依據進行企劃：
1.制造標準
n GB/T16826-2008《電液伺服萬能試驗機》
n GB/T2611—2007《試驗機通用技術要求》
n JJG139—1999 《拉力、壓力和萬能試驗機》
n GB/T3722-92《液壓式壓力試驗機》
n JJG157-2008《拉力、壓力和萬能材料試驗機檢定要求》
2.試驗標準
n GB 20688.4-2007《橡膠支座第四部分：普通橡膠支座》
n JT/T4--2004《公路橋梁板式橡膠支座》
n JT391-2009《公路橋梁盆式橡膠支座》
n GB/T17955-2000《球型支座技術條件》
n TB/T1893-2006《鐵路橋梁板式橡膠支座》
n TB/T 2331-2004《鐵路橋梁盆式橡膠支座》
三、主要技術參數
（1）垂向加載系統
1 最大試驗力：5000 kN
2試驗力測量范圍：0.4%～100%
3試驗力準確度：±1%
4測力方式：高精度負荷傳感器測力
5活塞行程: 150mm
6變形測量分辨力：0.01mm(垂向)；0.001mm(徑向)
7變形測量：垂向用四只數顯百分表來測量，
徑向用四只數顯千分表來測量（做盆式橡膠試驗時）
8變形測量范圍：0～50mm（垂向）、0～10mm（徑向）
9試驗調整空間： 0～800mm
10上下壓板尺寸： 700×800
11立柱間距： 900×510
12 控制及顯示方式： 微機伺服控制，計算機屏幕顯示
13 主機升降電機功率：3 kW
14 油泵電機總功率：9.7kW
15 整機功率：12.7kW
16主機外形尺寸：1255×1220 ×3200
17電控柜外形尺寸：1100×700×930
18整機總質量：14000
（2）橫向加載系統：
1最大試驗力：1000 kN
2試驗力測量范圍：1%～100%
3試驗力準確度：±1%
4活塞行程：200 mm
5 位移變形測量精度：±1%
6 位移及變形測量：拉線式光電編碼器
7 變形測量范圍：0～200mm
8 變形測量分辨力：0.01mm
9 測力方式：高精度負荷傳感器測力
